CeraFab System S320 – LCM-Drucker mit hohem Durchsatz für mittelgroße Keramikkomponenten

Das CeraFab System S320 ist die neueste Weiterentwicklung der LCM-Plattform (Lithography-based Ceramic Manufacturing) von Lithoz, die speziell für die industrielle Fertigung von mittelgroßen technischen Keramikkomponenten entwickelt wurde. Mit einer fünfmal größeren Bauplattform als das S65 ist das S320 für die Serienfertigung optimiert und bietet eine unübertroffene Produktivität bei gleichbleibend hoher Auflösung über eine größere Fläche.

Wichtigste technische Merkmale1. Bauvolumen und Durchsatz

• Bauvolumen: 246 x 130 x 320 mm→ ~5× größer als das S65, was eine deutlich höhere Teileausbeute pro Bauauftrag oder den Druck viel größerer Komponenten ermöglicht
• Außenabmessungen: identisch mit dem S65, sodass eine direkte Integration in bestehende Produktionslinien ohne zusätzlichen Platzbedarf möglich ist
• Schichtgeschwindigkeit: bis zu 150 Schichten/Stunde, gleich wie beim S65, jedoch mit deutlich höherem Teiledurchsatz pro Durchlauf

2. Optisches System und Auflösung

• Projektionssystem: 4K-UV-Projektor (405 nm Wellenlänge)
• XY-Auflösung: Bis zu 60 μm über den gesamten Baugebiet
• Schichtdicke: Einstellbar zwischen 20–200 μm, ermöglicht je nach Anwendung einen flexiblen Kompromiss zwischen Präzision und Geschwindigkeit
• Im Vergleich zum WQXGA-Projektor des S65 gewährleistet die 4K-Optik des S320 eine gleichbleibend hohe Auflösung über einen wesentlich größeren Belichtungsbereich und unterstützt sowohl feinere Details als auch breitere Geometrien

3. Wärmemanagement

• Integriertes Zweikammer-Heizsystem: Sorgt für eine stabile und gleichmäßige Temperaturverteilung über die große Bauplattform und gewährleistet so Materialhomogenität und zuverlässige Schichtverbindung
• Vorteil gegenüber dem S65: Dieses Zweikammer-Design verbessert die Temperaturregelung bei größeren Bauprojekten, bei denen die Wärmeverteilung für die Prozesskonsistenz entscheidend ist

4. Materialhandhabung und Druckkontinuität

• Zwei automatische Dispenser (2 × 650 g): Ermöglichen längere, unterbrechungsfreie Druckaufträge, ideal für den Nacht- oder Mehrschichtbetrieb – eine Verbesserung gegenüber der Einzelzufuhrkonfiguration der S65.
• Präzise Dosierungssteuerung: Hält den Materialverbrauch extrem niedrig, entsprechend der Leistung der S65.

5. Software und Prozesssteuerung

• CeraControl-Softwareintegration für vollständige Systemautomatisierung und Synchronisation zwischen Druckern
• Unterstützt die Vernetzung von bis zu 100 Systemen und ermöglicht so eine synchronisierte, verteilte Produktion über globale Standorte hinweg
• Echtzeit-Prozessüberwachung und Auftragsdokumentation gewährleisten vollständige Rückverfolgbarkeit für Serienfertigungsumgebungen

Die CeraFab S65 Medical vereint das Talent zur industriellen Skalierung mit zielgenauem Fokus auf Einhaltung medizinischer Vorgaben.

Mit der CeraFab S65 Medical wurde ein ganz konkretes Ziel erreicht: die wirtschaftliche, vernetzte Serienproduktion auf die hohen Ansprüche medizinischer Anwendungen zu übertragen und gleichzeitig das volle Potential der LCM Technologie zu individueller, übergangsloser Anpassung in den Dienst der Medizin zu stellen

Aluminiumnitrid ist das perfekte keramische Hochleistungsmaterial für thermische Anwendungen. Dichte und Wärmeleitfähigkeit additiv gefertigter Aluminiumnitrid-Bauteile entsprechen den Werten konventionell hergestellter Teile. Eigenschaften wie der Silicium-ähnliche Wärmeausdehnungskoeffizient sowie eine hohe mechanische und thermische Stabilität machen es zu einem begehrten Material für industrielle Anwendungen und in der Halbleiterproduktion

Branchenerprobte LCM-Qualität

Wenn es um absolute Genauigkeit, komplexe Strukturen und kompromisslose Qualität geht, ist die LCM-Technologie die erste Wahl. Die CeraFab S320 wurde speziell für die effiziente Serienproduktion mittelgroßer Keramikkomponenten mit hoher Kapazität entwickelt und ist mit einer einer fünfmal größeren Bauplattform als bei der CeraFab S65 ausgestattet. Die S320 ist damit unser der Spezialist für den Druck möglichst vieler größerer Komponenten pro Druckauftrag.

Ein Drucker, zwei Talente: Produktivität trifft auf Größe. Dank eines Bauvolumens von 246 x 130 x 320 mm bietet die CeraFab S320 die maximale Anzahl an Teilen pro Druckauftrag. Aber es geht nicht nur um Produktivität – dieses Gerät kann auch die größten Teile aller CeraFab-3D-Drucker herstellen.

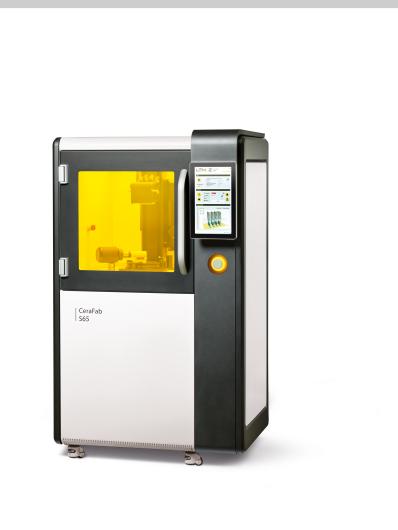

CeraFab System S65

Laterale Auflösung: 40 µm
Schichtdicke: 10 - 100 µm
Bauraumgröße: 102 x 64 x 320 mm
Baugeschwindigkeit: bis zu 150 Schichten pro Stunde

Die ultimative Antwort für die Entwicklung von 3D-gedruckten Multimaterialkomponenten.
Unser neuester Durchbruch, der CeraFab Multi 2M30, lässt die Idee des 3D-Drucks von Multimaterialkomponenten mit komplexen Geometrien Wirklichkeit werden. Mit dieser Maschine ist es möglich, nicht nur unterschiedliche Keramiken, sondern auch Keramik-Metallbauteile und Keramik-Polymerbauteile zu entwickeln, wodurch sich die Zusammensetzung und Organisation der Materialien innerhalb eines Bauteils schrittweise ändern lässt. Das offene System ermöglicht die Entwicklung eigener Materialien, und Sie können nun multifunktionale Komponenten herstellen, die mit herkömmlichen Formgebungstechnologien unerreichbar sind. Entwickler können zusätzliche Prozesse integrieren (z.B. Tintenstrahldrucken, Beschichten), um das Leistungsspektrum von CeraFab Multi 2M30 für noch fortschrittlichere Anwendungen zu erweitern.
