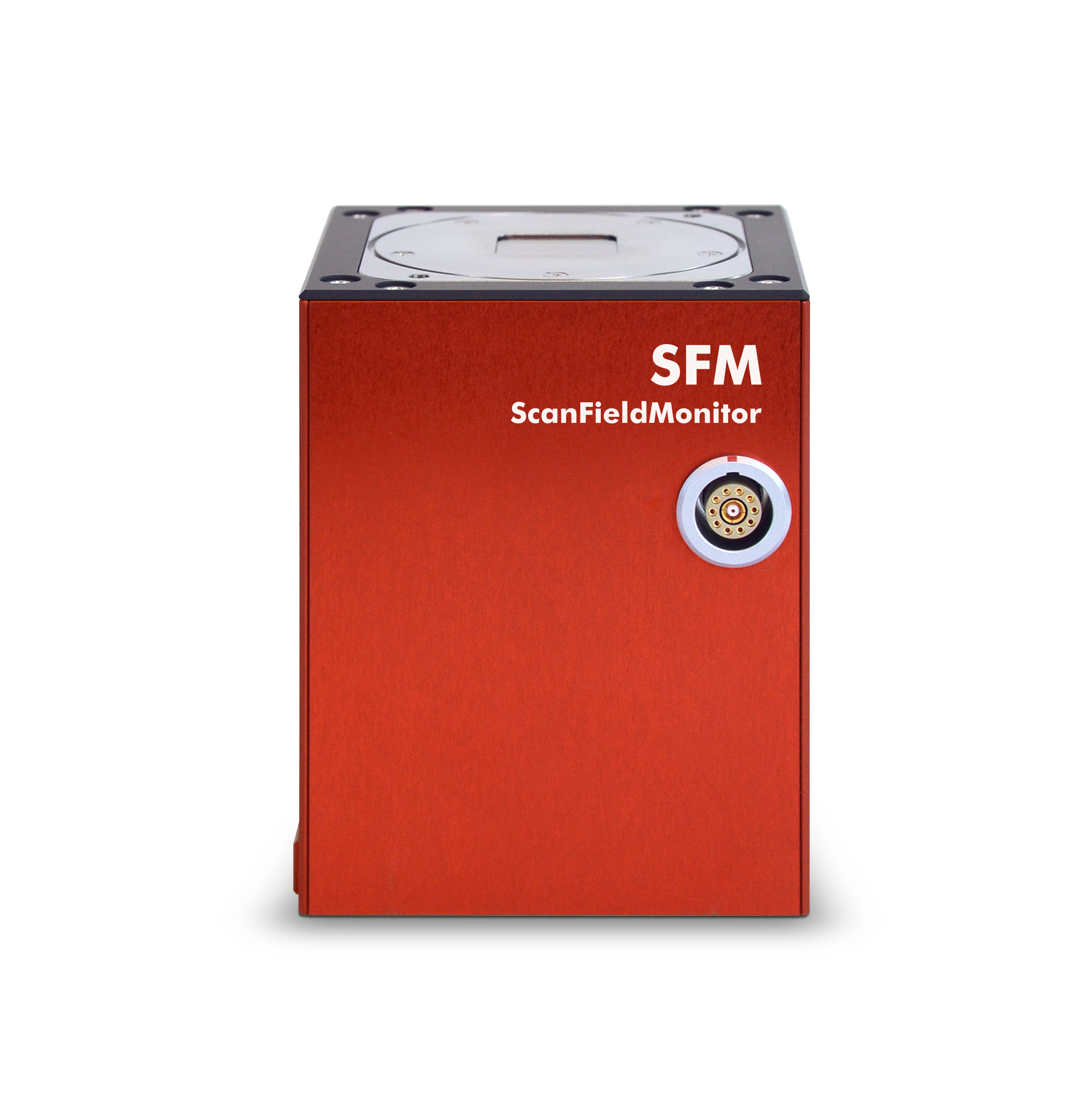

Der ScanFieldMonitor (SFM) wurde speziell für die aktuellen Anforderungen von Additive Manufacturing Maschinen (SLM oder LPBF) entwickelt. Das Gerät erfasst das gestreute Laserlicht an einer strukturierten Glasplatte und ist daher unabhängig von der optischen Leistung. Es ist weder eine externe Verkabelung noch eine Wasserversorgung zur Kühlung des Absorbers erforderlich und, was noch wichtiger ist, es ermöglicht prozessorientierte Messungen über die gesamte Bauplatte.

Durch die kompakte Bauweise, die kabellose Funktion und ein neuartiges Messprinzip löst der SFM alle Laserscanner-spezifischen Messaufgaben in nur einem Gerät und ermöglicht die Charakterisierung des Laserstrahls über das gesamte Scanfeld. Die moderne, intuitive LaserDiagnosticsSoftware (LDS) sorgt für eine einfache Bedienung und einen schnellen Messablauf.

Der ScanFieldMonitor analysiert verschiedene Prozessparameter von Scannersystemen unter realen Betriebsbedingungen. Die smarte Kombination mehrerer Anwendungen für verschiedene Messaufgaben in einem in einem einzigen Gerät reduziert Investitionen, Komplexität und Arbeitszeit.

Der Cube M ist speziell entwickelt, um die Anforderungen an die Messung hoher Leistungsdichten auf engem Raum zu erfüllen. Remote-Anwendungen bis zu 2 kW und Messungen selbst in den Ecken Ihrer Additive Manufacturing Maschine sind seine Stärken. Sein einzigartiges optisches Frontend ermöglicht die Messung von Leistungsdichten von bis zu 250 kW/cm² mit einem Einfallswinkel von ± 20°. Dieses hochentwickelte optische Frontend wird bei der Kalibrierung berücksichtigt und liefert daher höchste Genauigkeit.

Der Cube M ist in der Lage, mehrere Laser einer Additive Manufacturing Maschine ohne Kühlung oder störende Kabel auf der gesamten Bauplattform zu messen. Wenn er im Überlapp mehrerer Laser platziert wird, misst das Gerät die Leistung aller Bearbeitungslaser, ohne dass die Tür der Bearbeitungskammer zwischenzeitlich geöffnet werden muss. Die Prüfung von beispielsweise 4 Lasern dauert weniger als 4 Minuten, so dass zwischen den einzelnen Bauvorgängen eine Leistungsprüfung durchgeführt werden kann.

Der Cube M ist eine kompakte, robuste und zuverlässige Lösung für die Messung hoher Leistungsdichten von bis zu 250 kW/cm² in Ihrer Remote-Anwendung. Dank der schnellen und einfachen Messungen ohne Kühlung oder Kabel ist er das perfekte Werkzeug für Ihre Qualitätssicherung zwischen den einzelnen Bauaufträgen.

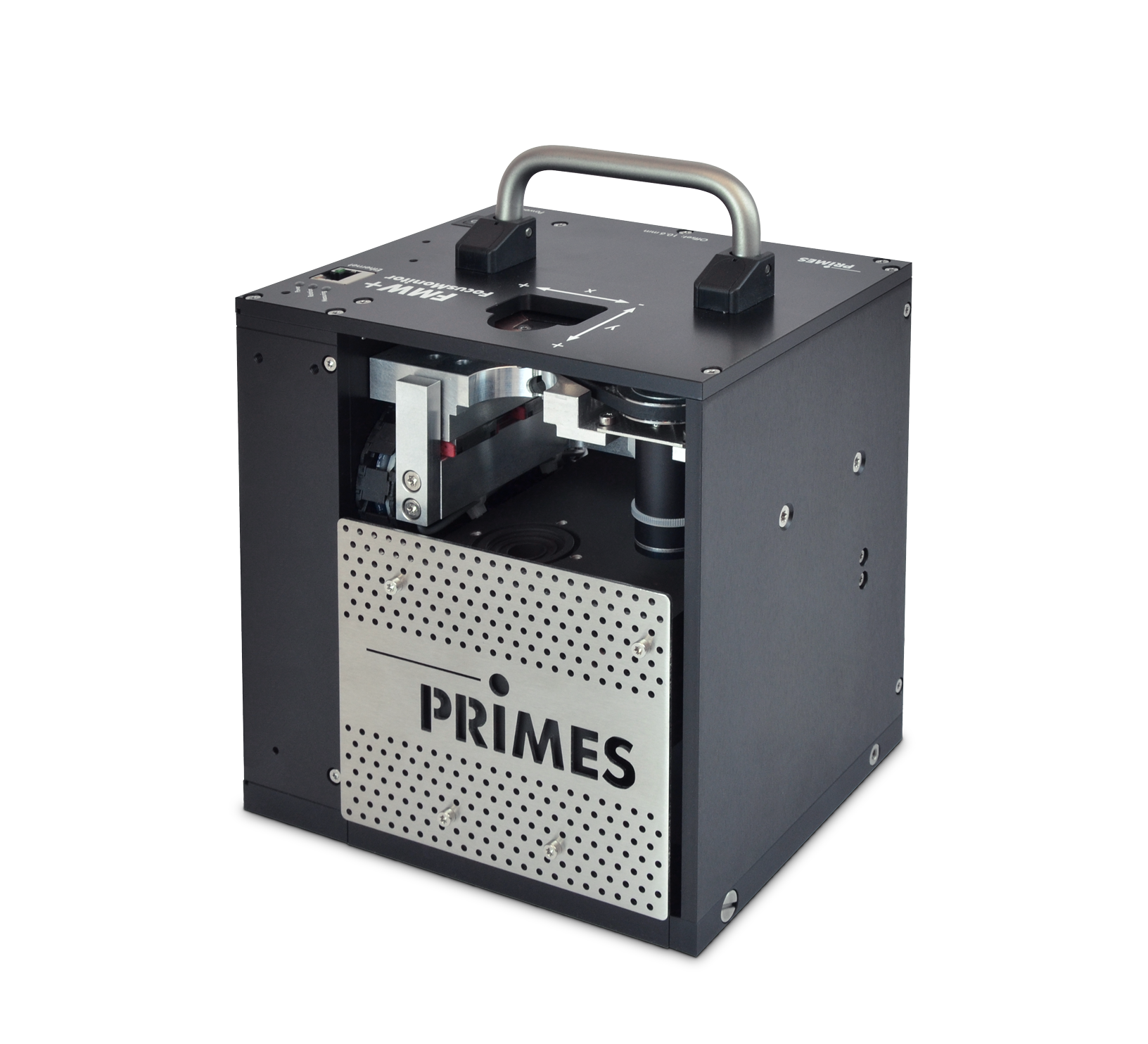

Universalwerkzeug für die Laserstrahlvermessung – Der FocusMonitor FMW+

Der FocusMonitor FMW+ ist speziell für die Analyse von kontinuierlicher Laserstrahlung
konzipiert – auch bei hoher Strahlleistung. Ideal für die Vermessung von Laserstrahlquellen
in der Materialbearbeitung, wie zum Beispiel Schweißen, Schneiden oder Oberflächenbearbeitung.

Der FocusMonitor FMW+ misst die Stahleigenschaften von fokussierten Laserstrahlen. Neben den geometrischen Abmessungen des fokussierten Laserstrahls werden die Fokuslage im Raum, das Strahlparameterprodukt und die Beugungsmaßzahl bestimmt.

Mit dem Gerät können sowohl NIR- als auch CO2-Strahlen vermessen werden. Dafür brauchen nur die Messspitze und der Detektor ausgetauscht zu werden.
Diese kompakte Version des bewährten FocusMonitors verfügt über eine neue Elektronik sowie einen Absorber für Leistungen bis zu 1 000 W.

Mit der neuen LaserDiagnosticsSoftware LDS bietet der FMW+ eine Vielzahl an Funktionalitäten. Neben der schnelleren Datenübertragung per Ethernet erlaubt die LDS eine halbautomatische oder manuelle Messung der Strahlverteilung nach innovativen Standards ebenso wie der Strahlposition und den Strahlabmessungen.
